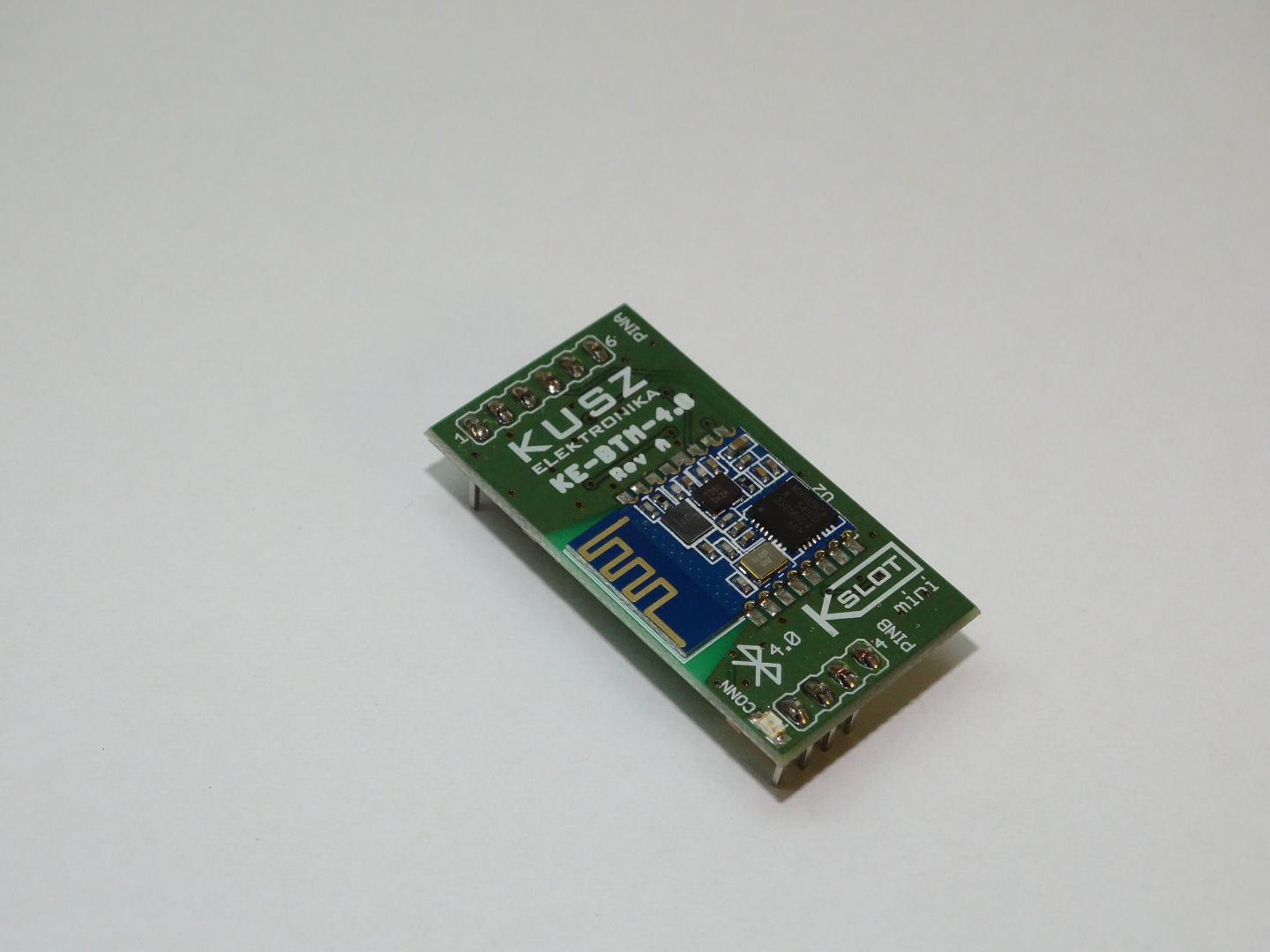

KE-BTM-4.0A - Moduł kom. Bluetooth 2.0+EDR/4.0+BLE

Uniwersalny moduł komunikacyjny Bluetooth 4.0 umożliwia komunikację urządzeń elektronicznych z komputerem PC, smartphone'm lub innym urządzeniem wyposażonym w Bluetooth. Bogaty zestaw komend sterujących umożliwia konfiguracje kluczowych parametrów transmisji, a wykorzystanie wewnętrznych buforów nadawczo-odbiorczych pozwala na bezproblemowe połączenie urządzenia z mikrokontrolerem, bez konieczności używania układów dopasowujących poziomy napięć. Zastosowany w urządzeniu moduł Bluetooth HM-13 wspiera standard 4.0+BLE oraz 2.0+EDR. Dwa kanały bezpośredniego sterowania umożliwiają realizację zdalnego sterowania bez konieczności angażowania zewnętrznego mikrokontrolera.

Moduł komunikacyjny KE-BTM-4.0A jest przeznaczony do implementacji w systemach transmitujących dane poprzez UART, w których występuje konieczność nawiązania połączenia radiowego z komputerem PC, smartphone’m lub dowolnym innym urządzeniem nadrzędnym wspierającym standard Bluetooth. Urządzenie może pracować w standardzie 2.0+EDR (dostępny tylko tryb SLAVE - SPP) oraz w standardzie 4.0+BLE.

Urządzenie znakomicie sprawuje się w systemach zdalnego sterowania poprzez Bluetooth. Dwa kanały bezpośredniego sterowania (wyprowadzenia PINA.3 oraz PINA.4), będące wyjściami typu otwarty kolektor umożliwiają bezpośrednie podawanie sygnału na wejścia sterowników PLC, diody LED, czy też cewki przekaźników. Umożliwia to realizację zdalnego sterowania bez konieczności wykorzystania mikrokontrolera interpretującego komendy AT. Sterowanie wyjściami odbywa się poprzez wysłanie komend AT+PIO.

Podstawowa funkcjonalność:

Zgodność ze standardem 4.0+BLE oraz 2.0+EDR (dwa standardy pracy z możliwością pracy jednoczesnej)

Obsługa serwisów UUID FFE0, FFE1, Peripheral BLE (4.0+BLE)

Obsługa protokołu SPP Slave (2.0+EDR)

Uwierzytelnianie i szyfrowanie danych

Tryb mostka pomiędzy dwoma urządzeniami pracującymi w różnych standardach

Dwa kanały bezpośredniego sterowania (ustawianie stanu za pomocą komend przesyłanych przez Bluetooth)

Moc nadawcza w zakresie od -23 dBm do 6 dBm

Zasięg do 30 m* dla trybu EDR oraz do 60 m* dla trybu BLE

Wbudowana antena

Zasilanie napięciem 3,3 V lub napięciem 5 V (dwa niezależne piny zasilające)

Sterowanie przez interfejs RS-232 kompatybilny z napięciami z zakresu 2,5 V - 6 V

Maksymalna prędkość transmisji RS-232 wynosząca 230400 bps, wewnętrzny bufor 512 B

Konfiguracja poprzez UART lub Bluetooth za pośrednictwem komend AT

Wbudowana dioda LED informująca o statusie połączenia (możliwość konfiguracji trybu pracy diody)

Możliwość wyłączenia i resetowania sygnałem zewnętrznym

Niski pobór energii

Niewielkie wymiary (22 x 41 x 15 mm), dopasowane do złącza K-SLOT oraz K-SLOT mini

Spełnia wymogi RoHS

Przykładowe zastosowania:

Systemy zdalnego sterowania

Zdalna transmisja danych

Alternatywa dla rozwiązań komunikacji radiowej pracującej w pasmach 433/868 MHz

"Brama" pozwalająca na komunikację urządzenia elektronicznego z komputerem/smartphone'm

"Most" pozwalający na połączenie dwóch urządzeń pracujących w różnych standardach (EDR i BLE)

Inne aplikacje użytkowe i przemysłowe
